机电一体化多回转电动执行机构

您的当前位置: 首 页 >> 产品中心 >> 一体化电动执行机构

机电一体化多回转电动执行机构

  • 所属分类:一体化电动执行机构

  • 点击次数:
  • 发布日期:2022/04/27
  • 在线询价
  • 详细介绍

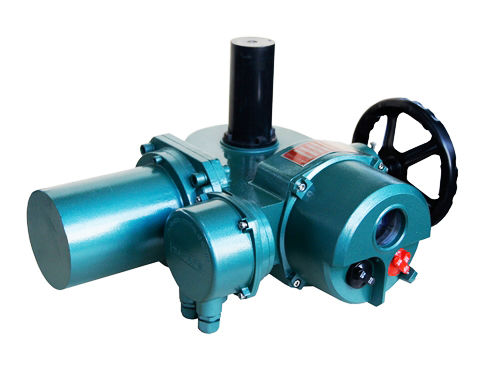

HZ系列  机电一体化多回转电动执行机构

    本系列阀门电动执行机构把电气控制部分与机械减速机构组合为一体,采用非侵入式设计,形成一体化电动执行机构。有开关型、调节型二种,符合DL/T641-2015的要求。

  本系列电动执行机构对用户安装、调试、检修十分方便,可大大节省安装费用,缩短安装周期,可现场连续操作,也可远控、集控和自控。开关型设有控制模块,可输出4-20mA标准信号;调节型设有自动调节模块,可接受和输出4-20mA标准信号,能可靠地控制阀门的开启和实现自动调节。

1、使用条件

工作电压 AC380V±10%  50Hz±1%(其它电压等级可特殊订货)

◆工作温度-20℃~+60℃    ◆海拔高度≤2000m

◆相对湿度≤90%(25℃)               ◆振动强度≤1.5g

2、性能指标

◆基本误差  ≤±1.0%              ◆回差 ≤1.0%

◆绝缘电阻 100MΩ                ◆死区 0.3-9.9% 可调

防护等级:IP67(IP68可订制)                                     绝缘等级:F级绝缘

 ◆输入信号:

开关型     无源干节点信号(可内供或外供DC24V)

调节型     DC4-20mA

◆ 输出信号: DC4-20mA(负载阻抗≥650Ω)

3、工作制式

1)开关型:S2工作制,额定工作时间10分钟

2)调节型:S4周期性断续工作制,Z小负载持续率10%,Max1200c/h动作频率。

4、主要功能

   ◆全中文菜单显示状态    红外线全功能遥控(选配)

          ◆缺相及过载保护       ◆相序自动识别及换相

   ◆继电器组态          电子行程控制

   ◆电机过热保护         ◆故障自诊断及报警

   ◆运行状态显示         ◆加热除湿功能(选配)

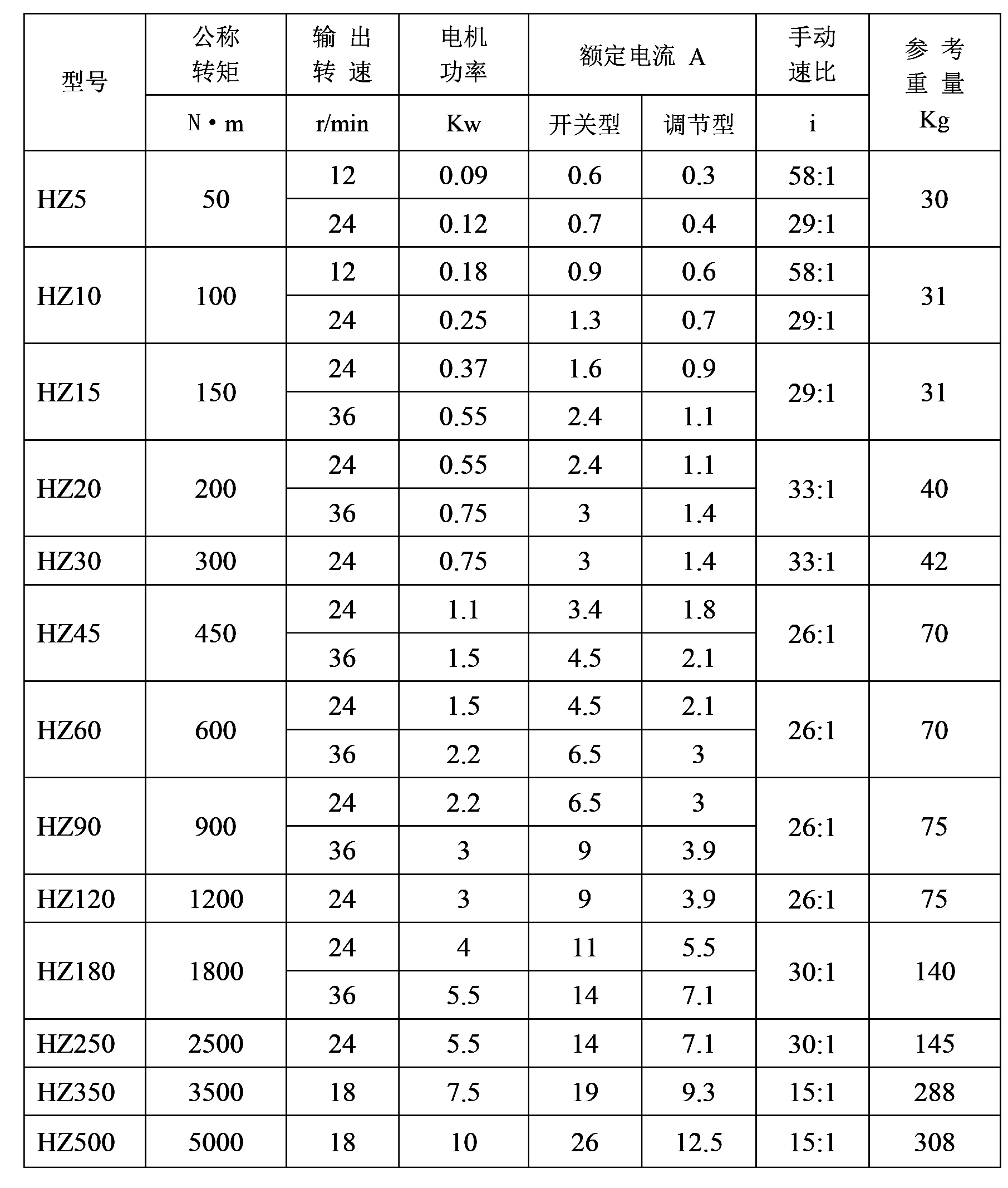

5、性能参数表

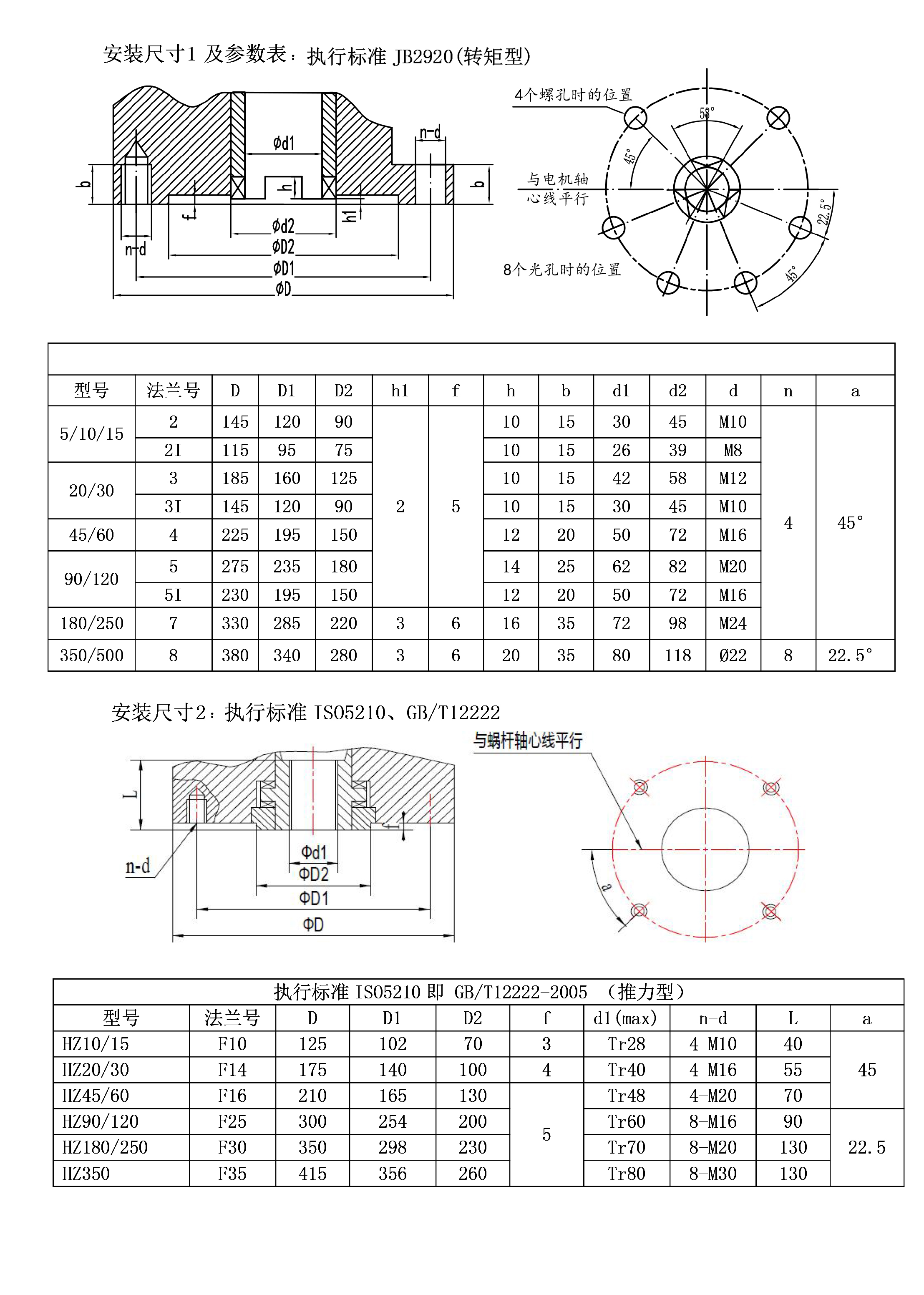

     6、安装尺寸

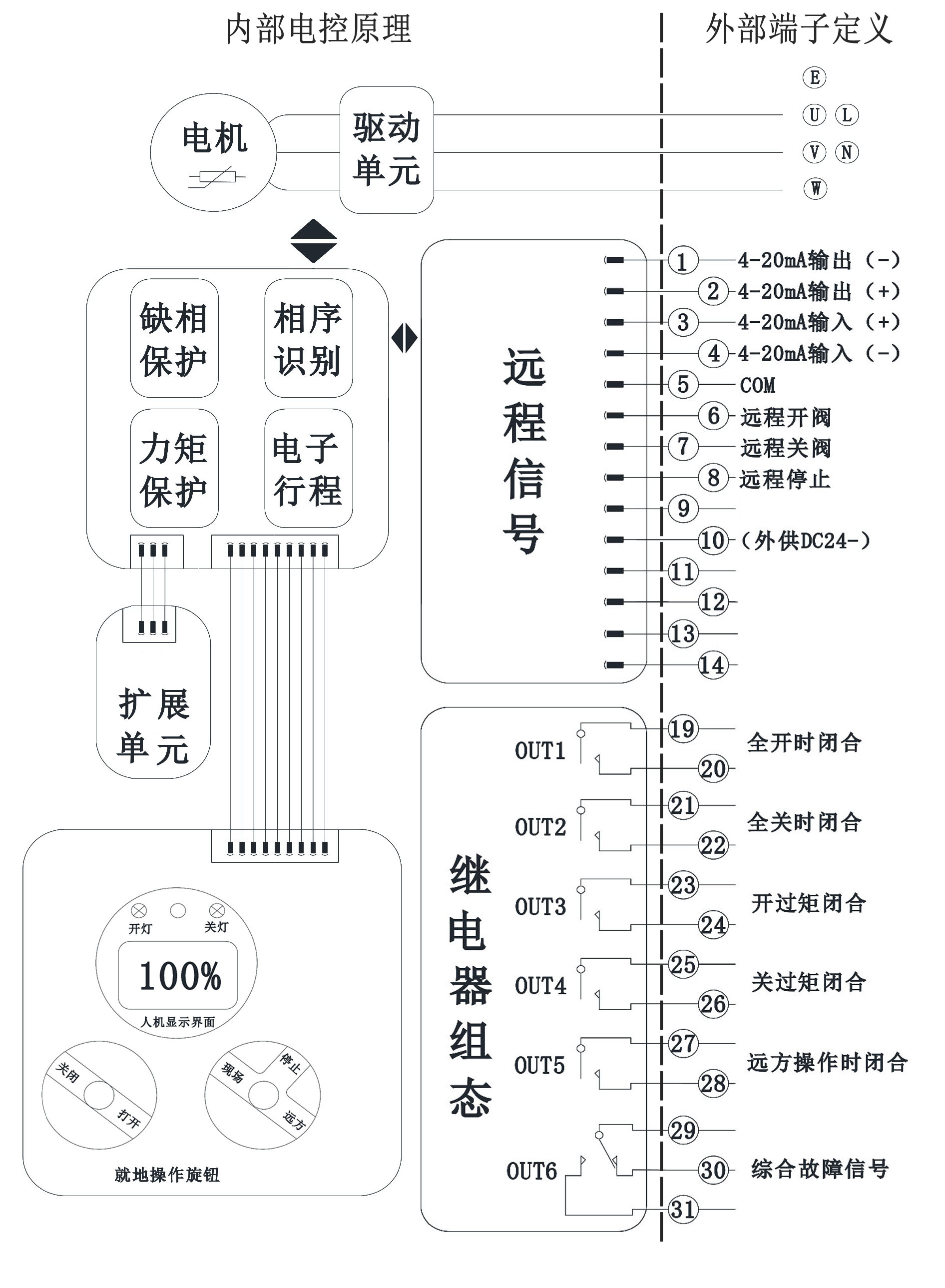

      7、电气原理及端子图
