隔爆型部分回转电动装置

您的当前位置: 首 页 >> 产品中心 >> 基本型电动装置

隔爆型部分回转电动装置

  • 所属分类:基本型电动装置

  • 点击次数:
  • 发布日期:2022/05/09
  • 在线询价
  • 详细介绍

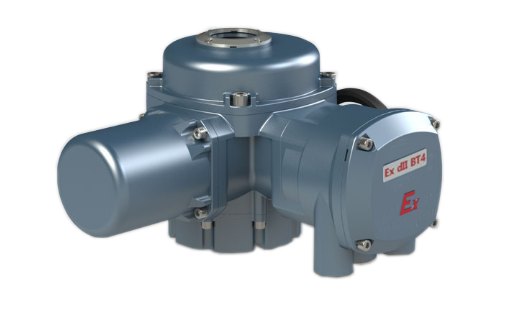

XQB系列 隔爆型部分回转电动装置

XQB系列部分回转电动执行器适用于蝶阀、球阀、旋塞阀、风门等做90°回转的阀门,用于对阀门的开启、关闭或调节。

XQB系列电动执行器的整机性能符合GB/T24923-2010《普通型阀门电动装置技术条件》的规定;隔爆型性能符合GB3836.1-2010《爆炸性环境 第1部分:设备 通用要求》,GB3836.2-2010《爆炸性环境 第2部分:由隔爆外壳“d”保护的设备》、GB/T24922-2010《隔爆型阀门电动装置技术条件》的规定。

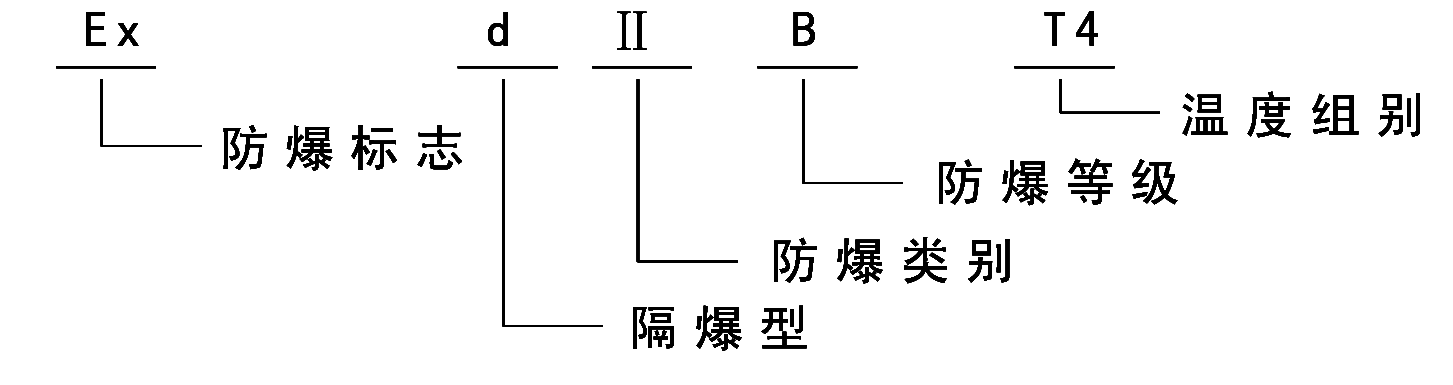

      防爆标志及意义如下:






技术条件

      1、电源:AC380V/50Hz 三相三线制(220V、400V、415V、440V等可特殊订货)

      2、环境温度:-20℃~60℃

      3、相对湿度:不大于90%(25℃时)

      4、工作环境:ⅡA、ⅡB 级T1-T4 级的爆炸性气体混合物的场所

      5、绝缘等级:F级绝缘

      6、工作制:S2短时工作制,额定持续工作时间不大于10分钟;(开关型)

                         S4周期性断续工作制,Z大动作频率600c/h,  (调节型)

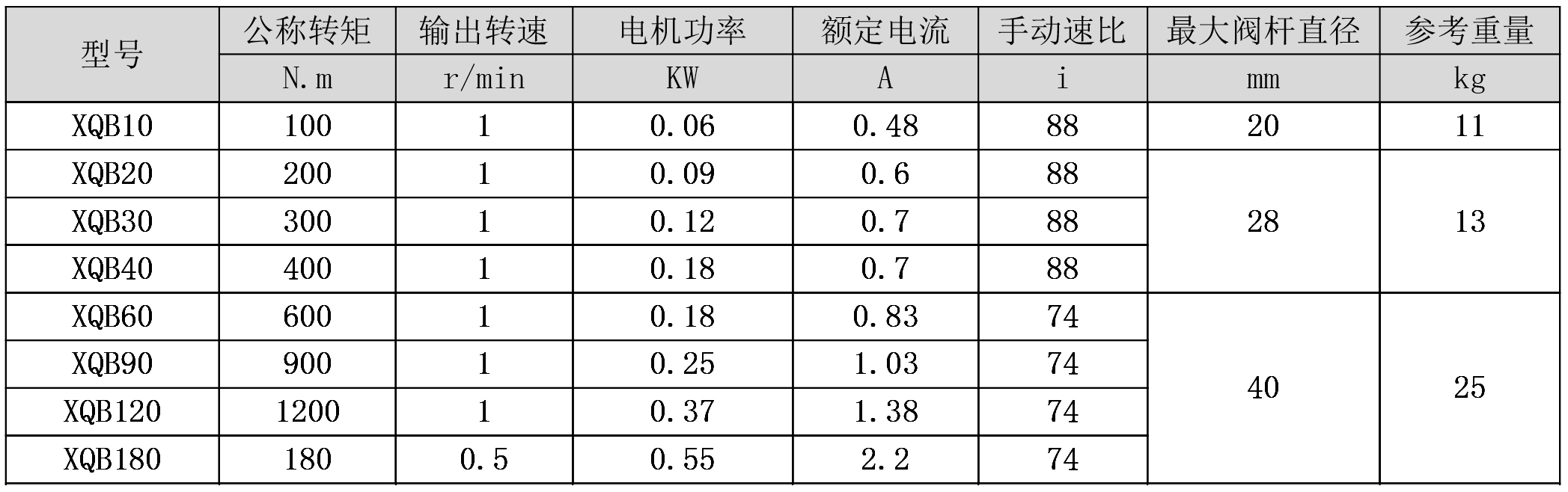

主要技术性能参数

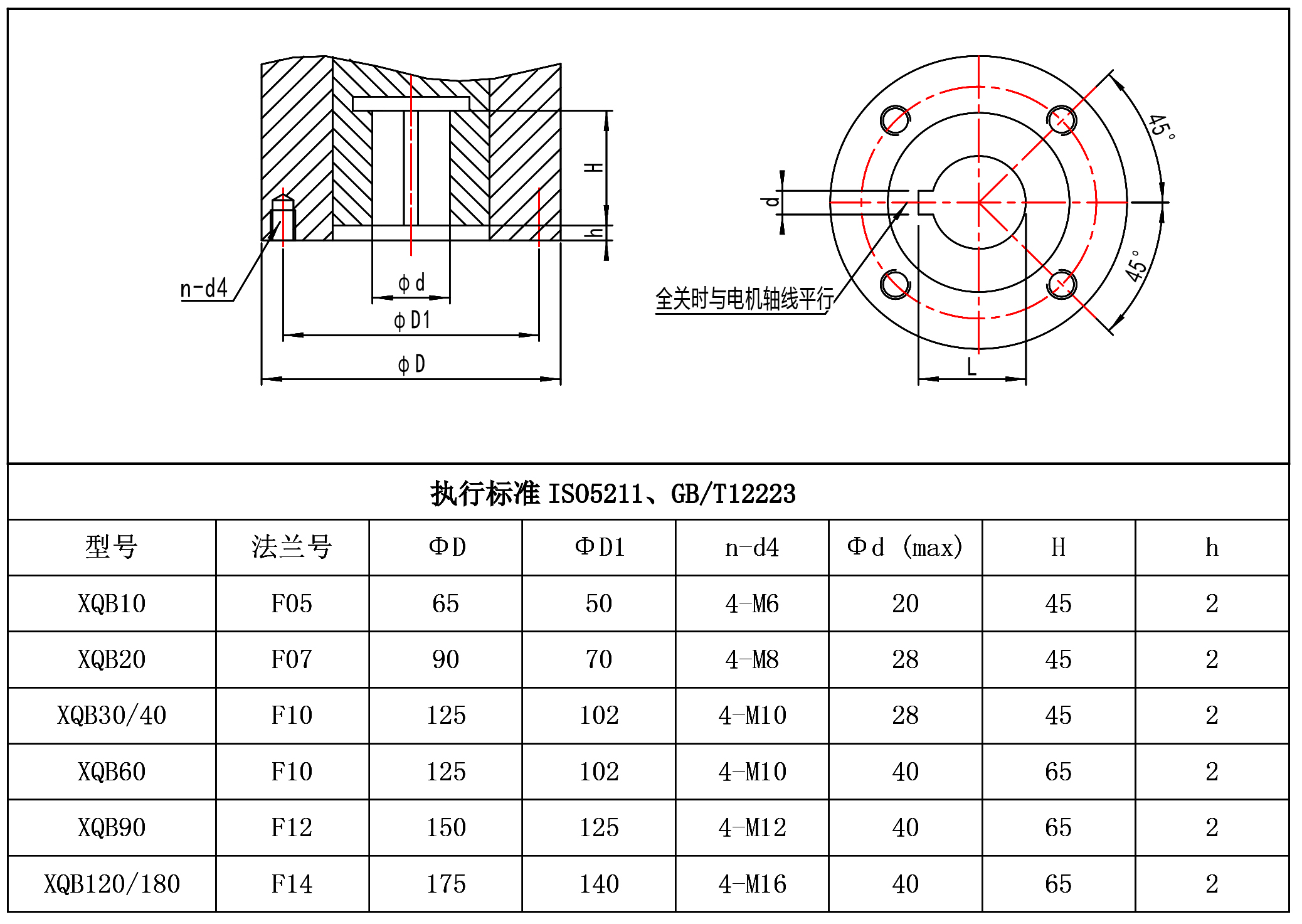

连接形式及尺寸

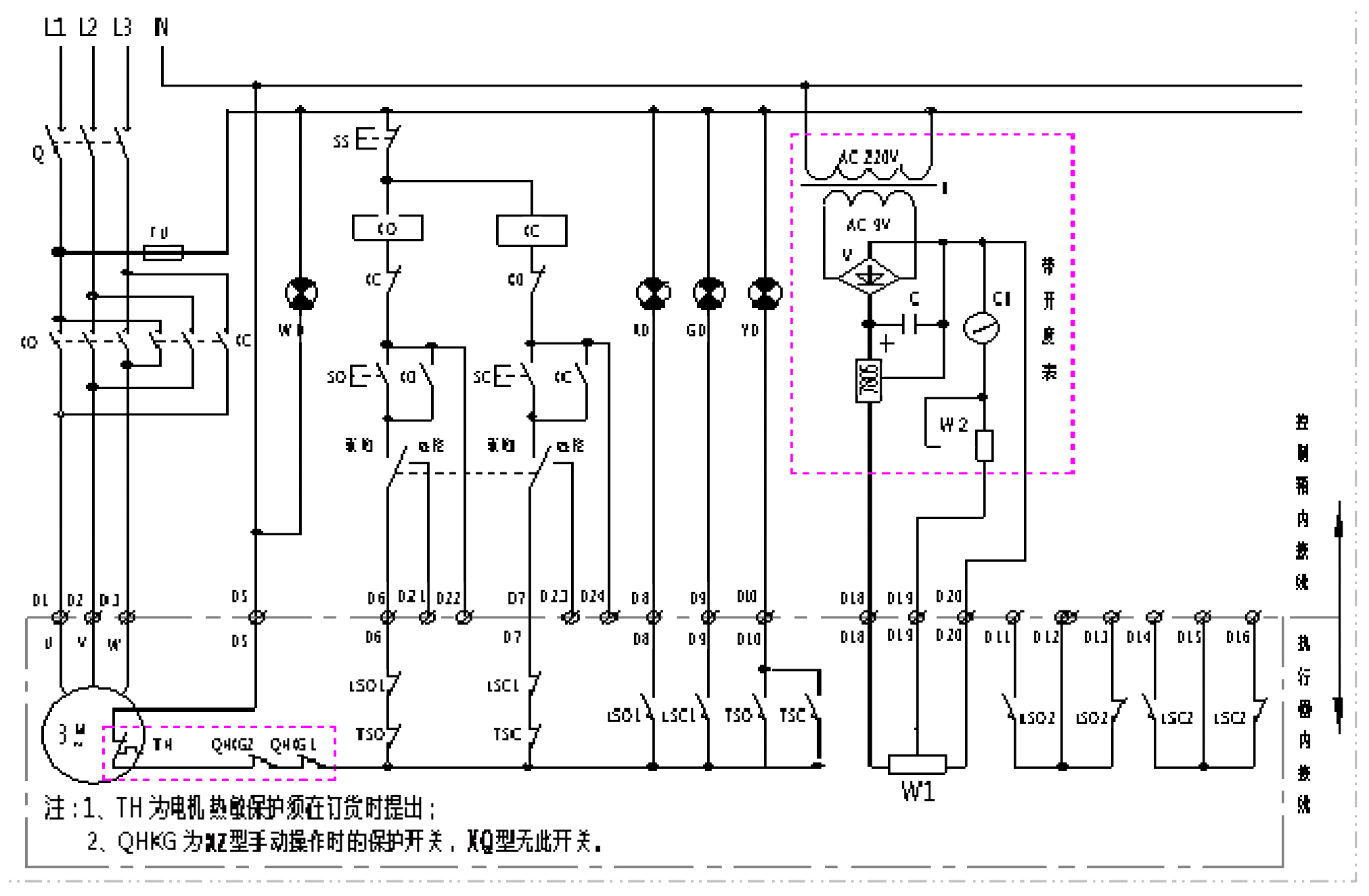

电气控制原理图

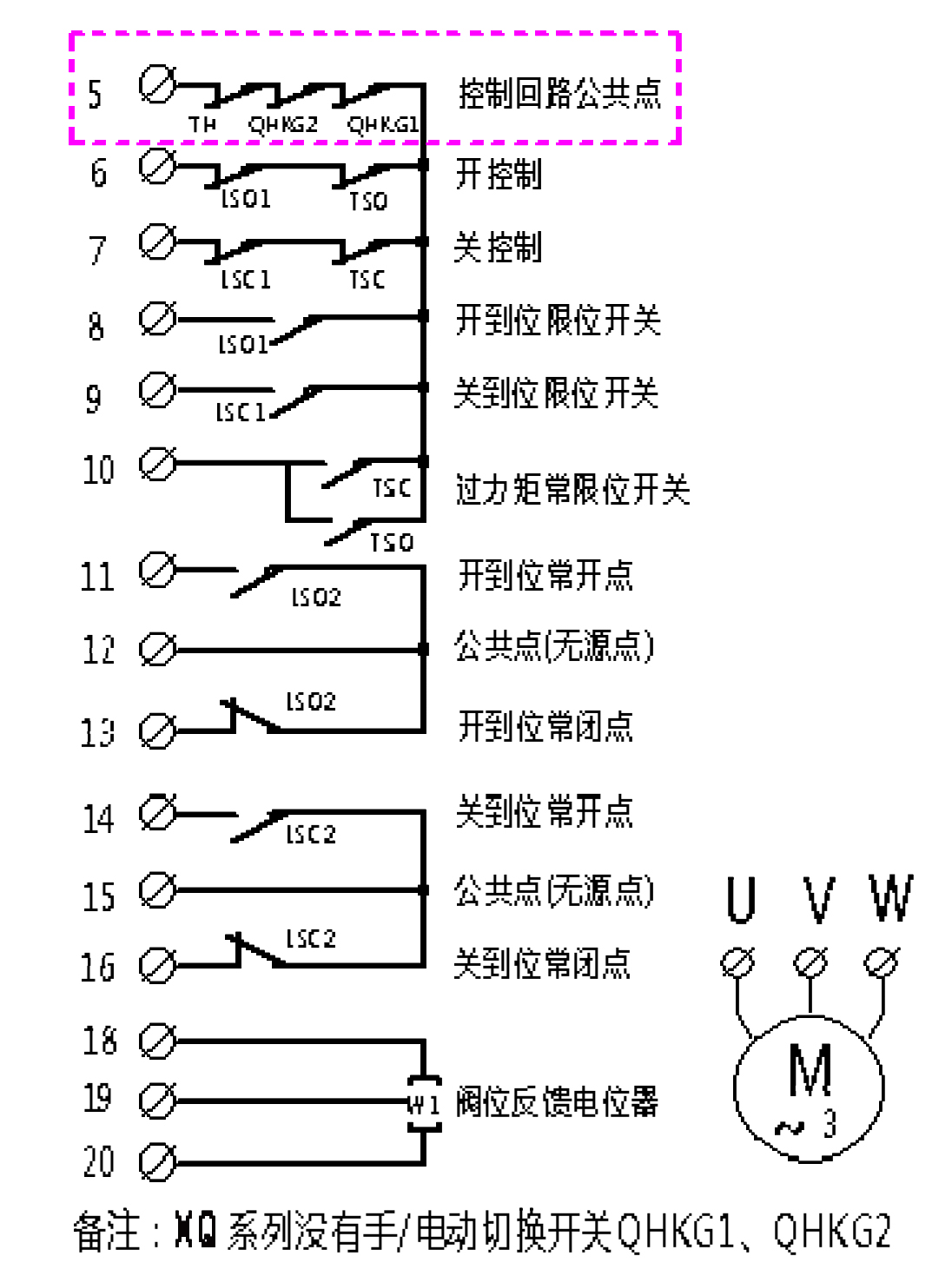

端子接线图
