户外型部分回转电动装置

您的当前位置: 首 页 >> 产品中心 >> 基本型电动装置

户外型部分回转电动装置

  • 所属分类:基本型电动装置

  • 点击次数:
  • 发布日期:2022/04/28
  • 在线询价
  • 详细介绍

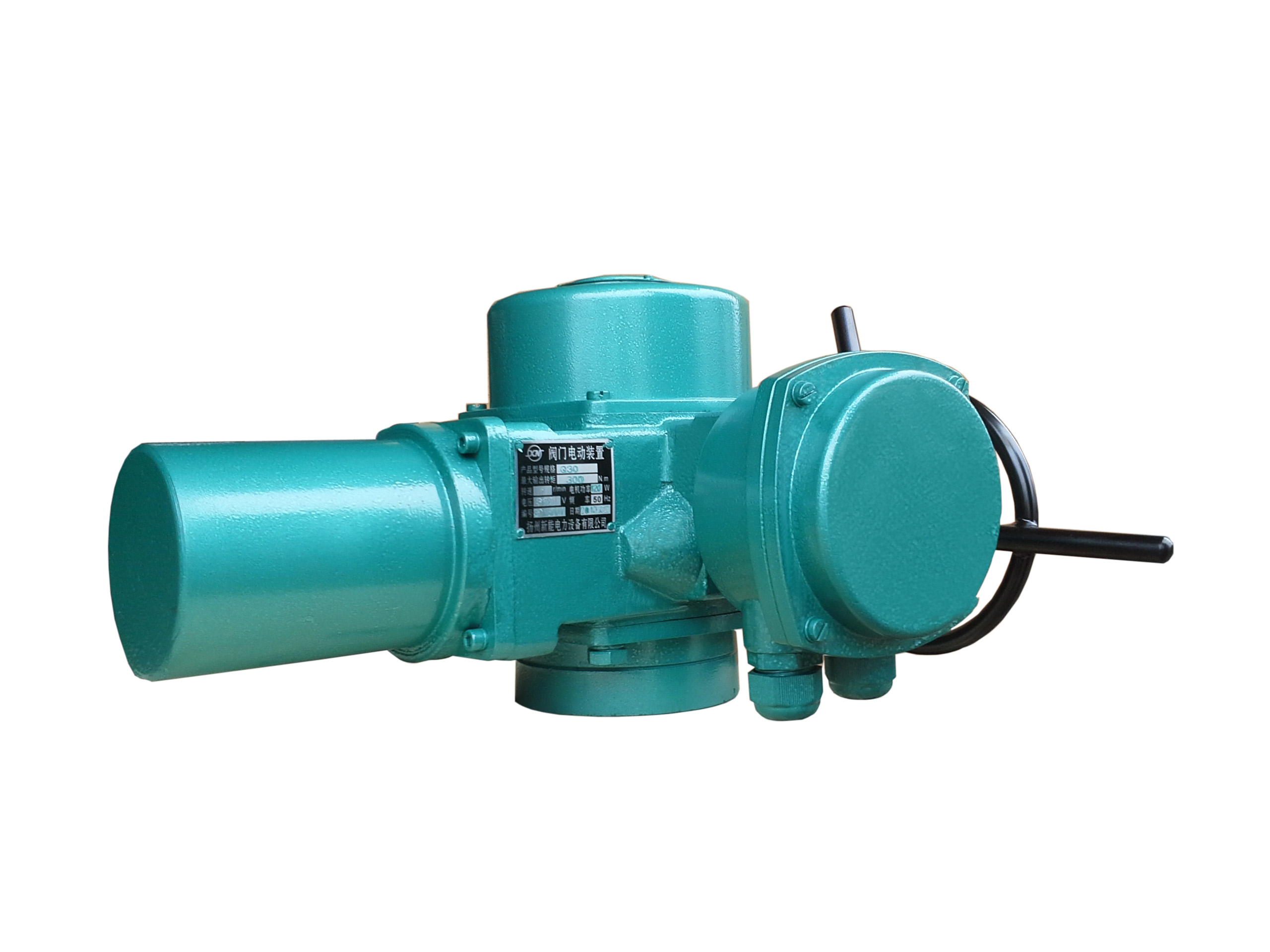

Q系列 户外型部分回转电动装置

本系列部分回转阀门电动装置,简称Q型电装,是阀门实现开启、关闭的驱动设备,适用于蝶阀、球阀、旋塞阀和风门等做90°回转的阀门。

普通户外型部分回转普通阀门电动执行机构部分回转电动执行机构主要由行程控制机构、力矩控制机构、开度指示器、手轮部件、电动机、减速器、等组成可以对阀门实现远控、集控和自动控制。

技术条件

1、电源:AC380V/50Hz 三相三线制(220V、400V、415V、440V等可特殊订货)

2、环境温度:-20℃~60℃

3、相对湿度:不大于90%(25℃时)

4、工作环境:不含腐蚀性、易燃、易爆的介质

5、防护等级:IP65 (IP67)

6、工作制:S2短时工作制,额定持续工作时间不大于10分钟(开关型)

主要技术性能参数表


电机技术参数表


连接型式及尺寸



电气控制原理图

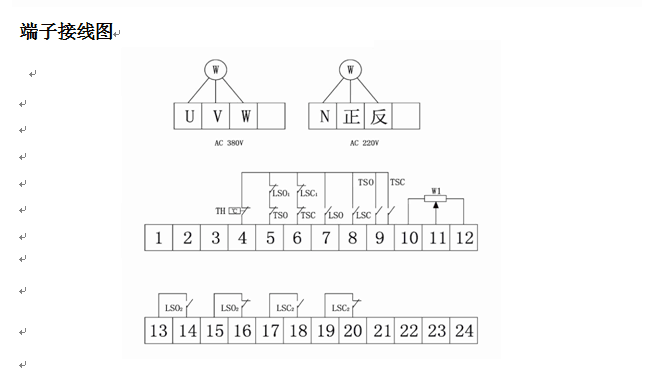

端子接线图
